咱們聊35千伏跌落式熔斷器，這東西看著簡單，卻是電力線路上的“精準保險絲”，在電網里特別重要。你看電網系統多復雜，35千伏電壓等級專門管銜接——往上連主干電網，往下接配電網絡，區域里的負荷中心、大型工廠還有那些重要設施，全靠它供電。要護著這些線路安全，這熔斷器就得挑大梁。
一、它是什么？為啥得用它？
恩彼邁跌落式熔斷器就是裝在輸電線路或者變壓器高壓側的戶外高壓保護電器。它的核心用處很明確：要是它護著的線路或設備（就配電變壓器來說）出了短路、嚴重過載的毛病，故障電流會讓熔絲管里的特制熔絲飛快熔斷，接著產生電弧，滅弧管再把電弧滅掉。與此同時，熔絲管會借著機械力和自身重力往下掉，形成一個肉眼能看清的斷開點。
這不僅能切斷故障電流，保住后端更貴的電氣設備不被弄壞，更關鍵的是能給運維人員指方向——一看哪個掉了，就知道哪兒出問題了，找故障、修故障都快多了。
二、核心結構跟工作原理

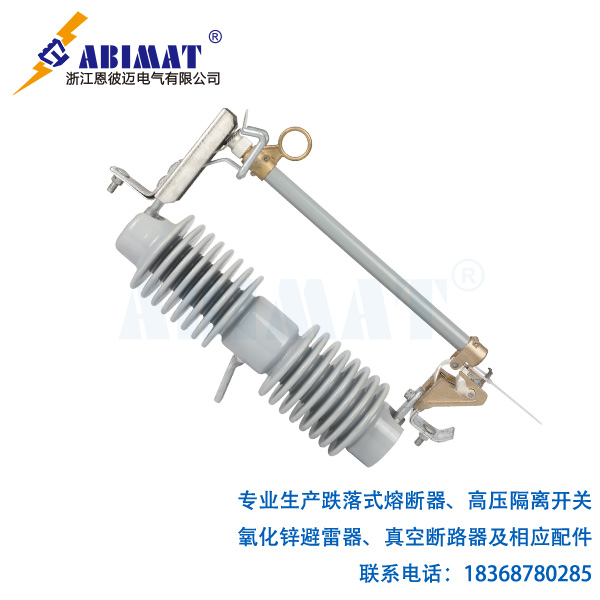

常見的35千伏跌落式熔斷器，主要由幾部分拼起來的：
絕緣支座一般是高強度電瓷做的，既要隔電，還得撐住整個設備；靜觸頭固定在絕緣支座兩頭，動觸頭就裝在熔絲管兩端；熔絲管是核心，里面得裝著符合額定電流的熔絲，還有產氣滅弧的材料（就桑皮紙、環氧玻璃布管這些），一旦故障電流過來，熔絲斷了產生電弧，滅弧材料遇高溫會出大量氣體，順著一個方向吹弧，很快就能把電弧滅了；還有個操作環，拿絕緣拉桿合閘、拉閘都得用它。
?
它“跌落”的原理也挺巧，靠的是機械結構和電弧效應。熔絲一斷，熔絲管一端的觸頭就會被彈簧和重力帶著脫離靜觸頭，然后熔絲管就掛在下端靜觸頭上，形成一個明明白白的隔離斷口。
三、突出的優點
其一就是經濟實用。跟那些幾十萬的斷路器柜比，這熔斷器成本低太多了，做過流保護特別劃算。
其二斷開點一眼就能看見。它掉下來的樣子很明顯，不用拿專業儀器瞅，老遠就能判斷故障在哪兒，巡檢的人省不少事。
其三開斷性能也靠譜。35千伏系統里常見的短路電流，它靠產氣滅弧就能穩穩切斷，又快又可靠。
其四還能當隔離設備用。停電檢修的時候，咱們拿絕緣拉桿把它拉下來，讓它掉著，形成一個實實在在的斷開點，跟隔離開關一樣，能護著檢修人員安全。
四、局限跟要注意的事
但它也有不足的地方：
其一功能太單一。只能管過流和短路保護，沒法像斷路器那樣搞精準的繼電保護配置（就差動保護、距離保護這些），也不能自動重合閘。
其二得靠人動手操作。一旦熔斷了，運維人員必須到現場找故障原因，還得手動換熔絲管才能送電，沒法遠程自動弄，停電時間會比較長。
其三容易受環境影響。刮大風或者安裝歪了的時候，可能會誤掉下來，影響供電穩定。
其四操作必須按規矩來。停送電的時候，順序不能亂——送電得先合上風相，再合下風相；停電就反過來，而且得用合格的絕緣拉桿，不然可能會引發弧光短路，特別危險。
結語
恩彼邁35千伏跌落式熔斷器憑著設計簡單、性能可靠、成本還低，在35千伏及以下電壓等級的配電網絡里，現在還是很重要。雖說電網以后要往智能、自動方向發展，但這種經典的“機械衛士”，很多場景下還是沒法替代的最好選擇。它就像電網安全的一道扎實又樸素的防線，一直默默護著咱們家里的電。
