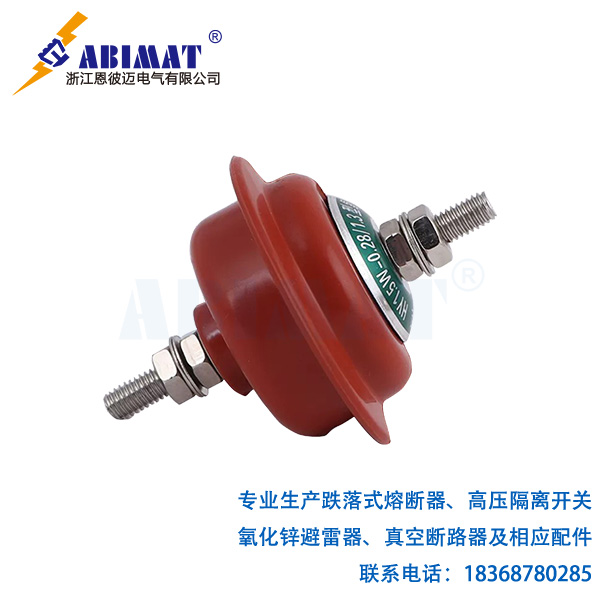

恩彼邁氧化鋅避雷器（MOA）的泄漏電流是評估其運行狀態的核心參數，直接反映閥片老化、受潮及絕緣劣化程度。本文從機理、測試及診斷三方面進行專業闡述。
一、泄漏電流的組成與機理
MOA在運行電壓下產生的泄漏電流包含兩部分：
? 1.容性分量（Ic）
由MOA的固有電容（閥片間/對地雜散電容）產生，呈線性特性，相位超前電壓90°。其大小與運行電壓成正比，通常占總泄漏電流的80%~90%。
?
? 2.阻性分量（Ir）
由氧化鋅閥片的非線性導電特性產生，與閥片微觀結構相關。其變化直接反映設備健康狀況：
基波阻性電流（Ir1p）：閥片電導電流的主要成分
3次諧波阻性電流（Ir3p）：對早期老化極為敏感
二、泄漏電流測試方法
? 1.帶電測試（主流技術）
原理：通過諧波分析法分離Ir（需同步采集PT二次電壓作為相位基準）
接線：
電流端：MOA末屏或放電計數器端子
電壓端：同相PT二次側
輸出參數：Ir1p、Ir3p、全電流Ixp、相位角φ、功率損耗P
?
? 2.停電測試
施加直流參考電壓（如0.75倍直流1mA電壓U1mA）
測量直流泄漏電流（通常要求≤50μA）
三、泄漏電流異常診斷判據
| 參數 | 正常范圍 | 異常特征與風險 |
|---|---|---|
| Ir1p | ≤初始值130% | >150%提示嚴重劣化 |
| Ir3p | 穩定且數值較小 | 陡增預示早期老化（靈敏度最高） |
| 三相Ir1p差異 | <20% | 單相偏高需緊急排查 |
| 相位角φ | >85°（容性主導） | φ<75°表明阻性泄漏加劇 |
| 功率損耗P | 與Ir1p正相關 | 異常增大提示內部損耗加重 |
溫度每升高10℃，Ir1p約增加3%~8%（需按廠家系數校正）
診斷時應以25℃標準值作為基準
四、泄漏電流增大的故障類型
1.閥片老化
特征：Ir1p與Ir3p同步緩慢增長，功率損耗持續上升
機理：ZnO晶界勢壘劣化導致非線性特性退化
?
2.內部受潮
特征：Ir1p急劇增大（可達10倍），φ角顯著減小
誘因：密封失效或呼吸作用吸入潮氣
?
3.局部短路
特征：全電流Ixp突變，Ir1p/Ic比值異常
風險：可能引發熱崩潰爆炸
五、測試注意事項
1.安全規范
帶電測試需滿足安全距離（如110kV≥1.5m）
PT二次回路嚴禁短路
?
2.抗干擾措施
使用屏蔽線并可靠接地
避免在系統電壓諧波畸變率>3%時測試
?
3.數據有效性驗證
同一設備三次測量偏差應<5%
異常數據需結合紅外測溫（閥體溫升≤1.5K）及歷史趨勢分析
