在電力系統里，高壓跌落式熔斷器是種經濟實用、操作方便的過電流保護裝置。它廣泛用在10kV-35kV配電線路分支線以及配電變壓器上，能實現短路保護與過載保護。下面我們就來聊聊它的主要結構特點。
一、基本組成
高壓跌落式熔斷器主要包含三大部分：其一為絕緣支座，它既要支撐設備，又要起到絕緣作用，通常用瓷件或者合成絕緣材料制成，能承受一定的機械強度以及電氣絕緣強度。其二是動靜觸頭，靜觸頭固定在絕緣支座的兩端，動觸頭則安裝在熔絲管的兩端。其中上靜觸頭一般采用磷銅片等彈性材料制成，這樣設計是為了確保它與動觸頭能可靠接觸。其三是熔絲管，這可是熔斷器的核心部件，采用復合管狀結構。它的內層叫做消弧管，通常由鋼紙管或者產氣材料制成，被電弧烤熱時會分解出大量氣體，這些氣體能用來吹滅電弧；外層主要起保護與支撐作用，常用酚醛紙管、環氧玻璃纖維布管或者環氧玻璃管等材料制成。
?
除此之外，熔斷器還有安裝支架、彈簧墊圈、導向鉤、操作環等輔助部件。我們用這些部件來實現設備的固定、鎖緊以及操作功能，讓熔斷器能穩定安裝并方便使用。
二、關鍵結構特點
其一要講可見的斷開點。熔絲熔斷后，熔絲管會在重力作用下自動跌落，形成明顯的物理斷開間隙。這一設計讓它兼具隔離開關的功能，檢修人員能直觀判斷設備狀態，進而安全作業。
?
其二是滅弧裝置與機制。熔絲管里的消弧管是產氣滅弧的關鍵，當故障電流產生電弧時，消弧管受熱會分解大量氣體，在管內形成高壓后沿管道縱向強烈吹噴，迅速拉長并冷卻電弧，讓電弧在電流過零時熄滅。拿拉負荷型跌落熔斷器來說，它還額外加了彈性輔助觸頭及滅弧罩，用來分合負荷電流；電弧在滅弧罩的狹縫中被拉長，同時產氣滅弧，這就讓它具備了一定的帶負荷操作能力。
?
其三是靈敏的脫扣機制。正常運行時，熔絲（熔體）處于張緊狀態，能讓熔絲管保持穩定閉合。一旦熔絲因故障電流熔斷，下部動觸頭或靜觸頭會失去張力，鎖緊機構也會跟著釋放熔絲管；熔絲管在自身重力及觸頭彈簧片的作用下迅速跌落，切斷電路。
?
其四是特定的安裝結構。為確保熔絲管可靠跌落，我們安裝時要求熔管軸線與鉛垂線成15°~30°的傾角。同時，熔體的機械強度及拉緊度也有要求，就機械強度而言，一般需能承受147N以上的拉力；安裝時還得給熔體施加約24.5N的適當拉力，防止觸頭發熱。
三、材料與工藝特點
先看導電部件，熔斷器的觸頭大多用磷銅片這類材料。磷銅片導電性好，并且彈性佳，能保證觸頭接觸良好，還能提供必要的接觸壓力。
?
再談絕緣部件，就絕緣支座（瓷件）來說，它得滿足戶外環境的耐候性要求。同時，它還得有足夠的爬電距離，以及抗污閃能力，這樣才能在戶外穩定發揮絕緣作用。
?

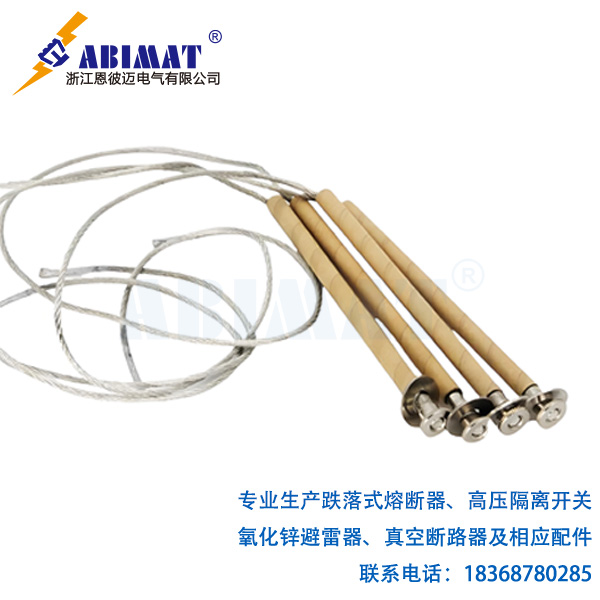

最后是熔體選擇，熔絲（熔體）必須用標準規格的產品，絕對不能用銅絲、鋁絲等導線替代。我們選擇熔絲時，要根據被保護設備（像變壓器容量）及系統短路容量來合理確定額定電流，并且得考慮上下級配合，確保保護功能可靠。
總結
恩彼邁高壓跌落式熔斷器在配電網里用得很廣，因為它結構簡單、成本低廉、維護相對方便，并且故障時能提供明顯的斷開點。它的結構設計很巧妙，利用產氣滅弧原理以及重力跌落機制，實現了對線路與設備的有效保護。
不過它也有局限性，比如保護精度相對較低，恢復供電時需要人工更換熔體，速度比較慢，同時還不適于頻繁操作。所以我們在選擇與使用時，必須確保它的結構參數、安裝規范以及熔體選擇都符合技術要求，這樣才能保障電力系統安全可靠運行。
