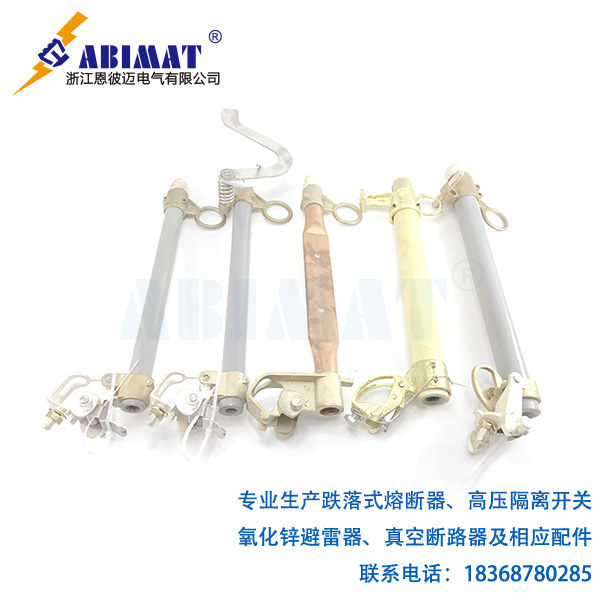

跌落式熔斷器的核心保護元件是其內部可更換的熔管（俗稱保險絲）。正確選擇和識別熔管型號是確保熔斷器可靠動作、保障線路和設備安全的關鍵。本文系統解析熔管型號的構成要素及選型要點。
一、 熔管型號的核心構成要素
恩彼邁熔管型號命名核心要素通用：
額定電壓 (Un)：
表示熔管能安全分斷電路的最高系統電壓。
常見等級：?10kV, 12kV, 15kV, 24kV, 36kV (國內配電以10kV/12kV最為普遍)。
重要性：?必須 ≥ 系統運行電壓。電壓等級不足可能導致電弧無法可靠熄滅，引發事故。
額定電流 (In)：
表示熔管在長期正常工作條件下能承載的最大持續電流。
常見范圍：?1A, 2A, 3A, 5A, 6.3A, 10A, 12A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A, 125A, 150A, 175A, 200A 等。
重要性：?依據被保護線路或設備的正常工作電流選擇，需考慮負載特性（如電機啟動電流）并留有一定裕度，通常取1.5-2倍計算負荷電流，避免誤熔斷。
額定開斷容量/短路開斷電流 (Isc)：
表示熔管能安全可靠切斷的最大預期短路電流。
常見等級：?6.3kA, 8kA, 12.5kA, 16kA, 20kA, 31.5kA, 40kA, 50kA 等（國內10kV系統常用12.5kA或16kA）。
重要性：?至關重要！?必須 ≥ 安裝點的最大預期短路電流。選型不足會導致熔管在短路時發生爆炸、噴射或無法熄弧，造成設備嚴重損毀甚至人身傷害。需查閱系統短路計算報告。
結構類型/安裝方式：
表示熔管與熔斷器底座（鴨嘴）的配合方式及外形尺寸。
常見類型：
K型 (噴射式)：?最常用。熔體熔斷時，產氣材料產生高壓氣體縱向噴射電弧，加速滅弧。尾線（鈕扣）需拉緊。
T型 (限流式)：?熔體結構特殊，能在短路電流第一個半波峰值前快速熔斷，限制短路電流峰值和能量。通常開斷能力更強。
H型 (重合閘式 )：?內置可多次動作的重合機構（非主流）。
重要性：?必須與所配跌落式熔斷器底座型號完全匹配！不同結構類型的熔管通常不能互換。
其他可能包含的信息：
標準代號：?如 GB/T 15166 (國標), IEC 60282-1 (國際電工委員會)。
適用熔斷器型號：?如 RW3, RW7, RW10, RW11, PRWG 等。
熔體特性：?有時會標注時間-電流特性類型（如“K”快動作，“T”慢動作 - 需注意此“K/T”與結構類型的“K/T”不同），但通常由額定電流間接反映。
長度/尺寸：?確保物理安裝兼容性。
二、 典型型號示例解析
示例1：?
RW10-10F(W)/100A-12.5KARW10： 適用于RW10型跌落式熔斷器。10： 額定電壓10kV。F(W)： 結構類型（F代表噴射式，W代表防污型）。100A： 額定電流100A。12.5KA： 額定短路開斷電流12.5kA。
示例2：?
K-12/50-16K： K型（噴射式）結構。12： 額定電壓12kV。50： 額定電流50A。16： 額定短路開斷電流16kA。
示例3：?
12T100E?(常見歐美型號風格)12： 額定電壓12kV。T： T型（限流式）結構。100： 額定電流100A。E： 代表開斷等級或時間特性。
三、 熔管選型核心原則與步驟
匹配系統電壓 (Un)：?≥ 線路額定電壓。
匹配安裝點短路電流 (Isc)：?≥?系統最大預期短路電流（核心安全參數?。?。
匹配負荷電流 (In)：?按1.5-2倍計算負荷電流選擇，考慮啟動電流和過載能力。
匹配熔斷器底座類型：?確認熔管結構（K/T）和尺寸與現有熔斷器兼容。
考慮環境因素：?污穢地區選防污型（W），高海拔地區注意降容。
參考保護配合：?與上級/下級保護裝置（如變電站斷路器、下級熔斷器）的時間-電流特性應有選擇性（配合級差）。
四、 選型錯誤與劣質熔管的嚴重后果
開斷容量不足：?短路時熔管爆炸、起火、電弧持續燃燒，導致設備燒毀、線路跳閘擴大停電范圍，嚴重威脅人身安全。
額定電流過大：?過載或小短路電流時無法及時熔斷，導致被保護設備（如變壓器、線路）過熱損壞。
額定電流過小：?正常負荷波動下頻繁誤熔斷，影響供電可靠性。
電壓等級不符：?滅弧能力不足，易發生重燃或相間閃絡。
結構不匹配：?無法可靠安裝或接觸不良，導致過熱、熔管跌落或接觸電阻增大引發事故。
劣質熔管：?材料不合格、工藝粗糙，參數虛標，滅弧性能差，是重大安全隱患。
五、 重要注意事項
嚴禁以銅絲、鋁絲等導線代替標準熔管！?這是極其危險的行為，完全失去保護作用。
使用原廠或認證合格產品：?確保參數真實可靠，性能符合標準。
核對新舊熔管一致性：?更換時必須確保型號參數完全相同。
記錄與臺賬：?建立清晰的設備臺賬，記錄各熔斷器安裝點的熔管型號、更換日期。
定期檢查：?巡視檢查熔管有無裂紋、污穢、燒傷痕跡、膨脹變形。
總結：
跌落式熔斷器熔管的型號是其性能和安全性的核心編碼。“電壓是基礎，開斷是生命，電流需匹配，結構要對應”?是選型鐵律。深入理解型號中各參數的意義，嚴格依據系統條件（電壓、短路電流、負荷電流）和熔斷器本體要求進行精準選型，并杜絕使用不合格產品，是保障配電網安全穩定運行的基石。每一次熔管的選擇與更換，都承載著對設備與人身安全的重大責任。
