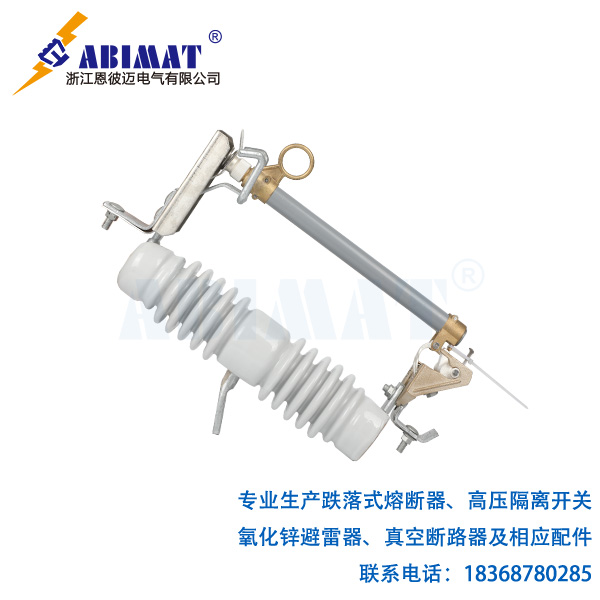

在 10kV 配電網里，保護線路并且設備的時候，跌落式熔斷器因?yàn)榻?jīng)濟實用并且操作方便，用得特別廣。但裝它可不光是 “掛上去就行”，安裝間距是保證它安全可靠運行的第一道防線。這個距離得綜合考慮電氣安全、機械操作并且運維方便，一點都不能馬虎。
一、為何要嚴格規定安裝間距？
安裝間距要是不合適，會引發嚴重后果：
其一就是會引發相間短路，間距太小的話，熔斷器熔斷時產生的高溫電弧可能會拉長并且碰到相鄰相，最后造成嚴重的相間短路事故；
其二是檢修會很麻煩，間距不夠的話，咱們運維人員用絕緣拉桿操作時，特別容易碰到帶電的地方，進而引發人身觸電事故；
其三是會產生額外的機械應力，導線間距太小，會給熔斷器底座還有支撐構架帶來多余的機械應力，影響設備的使用壽命。
二、核心間距標準：水平與垂直的雙重考量
跌落式熔斷器的安裝間距主要分兩種，一種是相間間距，另一種是對地間距。現在國家能源局發的行業標準《DL/T 5759-2017 配電網施工安裝圖冊》，給咱們提供了權威的參考。
相間間距（核心指標）
說的是相鄰兩相熔斷器之間的最小中心距離。
就 10kV 電壓等級來說，標準要求它的相間間距不能小于 500 毫米。
為啥要這樣？因?yàn)檫@個距離能保證，不管哪一相熔斷器熔斷并且產生最大電弧，都能有效防止電弧竄到相鄰相，避免短路。同時也能給操作留出足夠的安全空間。
對地間距（安全底線）
說的是熔斷器最低的地方（通常是跌落下來的下觸頭）和地面（或者下面的構筑物）之間的最小垂直距離。
標準要求是，在人經?；顒拥膮^(qū)域，對地距離一般不能小于 4.5 米；在沒人去的偏遠地區，也不能低于 4.0 米。
這么要求主要是為了保證行人和車輛的安全，并且防止熔斷器跌落時碰到下面的東西。
三、其他關鍵安裝距離
除了上面說的兩個核心間距，裝的時候還得考慮這些細節：
其一就是和垂直線的夾角，熔斷器的熔管軸線得和垂直線保持 15 度到 30 度的傾角。角度太小的話，熔絲熔斷后熔管沒法快速跌落；角度太大又會讓熔管長度變短，影響滅弧效果；
其二是和周邊物體的距離，熔斷器的安裝位置得和周圍的樹木、建筑物、其他線路這些保持足夠的安全距離，一般要求不能小于 200 毫米，防止因?yàn)橥饬蛘咧参锷L導致短路；
其三是和變壓器箱壁的距離，當熔斷器用來保護配電變壓器的時候，它的水平間距不能小于 0.5 米，這樣才能保證操作并且維修有足夠空間。
四、特殊情況與注意事項
其一要考慮差異化設計，上面說的 500 毫米相間間距是最低要求。實際安裝的時候，就臺風多、風速大的地區來說，得考慮適當加大間距（比如加到 600 到 700 毫米），這樣才能應對大風時導線的擺動；
其二要跟著廠家要求來，得優先看產品說明書里廠家規定的安裝尺寸。不同型號、不同廠家的產品，結構尺寸可能不一樣，廠家的要求是最直接的依據；
其三要嚴格按規程來，最后安裝必須符合《電氣裝置安裝工程 高壓電器施工及驗收規范》（GB 50147）這些國家及行業標準的規定。
結語
恩彼邁跌落式熔斷器的安裝間距，每一個毫米都藏著電力安全的科學經驗。500 毫米的相間間距還有 4.5 米的對地間距，是兩條不能碰的 “安全紅線”。認真安裝不光是技術規程的要求，更是對電網穩定運行并且運維人員生命安全最大的保障。咱們得記?。壕珳?zhǔn)的距離，才是安全的基礎。
