干35千伏配電運維的都清楚，跌落式熔斷器是保護線路并且配電變壓器最經濟、最常用的設備。但它要發揮保護作用，不是隨便裝上去就行，核心得給它選對“保護容量”。選對了，它就是靠譜的“安全衛士”；選錯了，它可能就是個沒用的“稻草人”，甚至還會引發事故。
一、什么是“保護容量”？
“保護容量”不是單一參數，它主要包含兩個核心概念：
?
其一就是額定電流（Ir），說的是熔斷器能長期正常工作的最大電流。這是選熔斷器時最首要、最直接的參數，直接與被保護設備的容量相關。
?
其二是額定開斷容量（Ibreaking），簡單講就是熔斷器能安全可靠切斷的最大短路電流，單位是kA。這個參數代表它的滅弧本事，直接關系到安裝點的系統短路容量。
二、核心一：額定電流如何選擇？（匹配變壓器容量）
運維時最常做的就是這事——熔斷器的額定電流，必須根據它保護的配電變壓器容量來選，得科學算，不能瞎選。
?
行業里有成熟且必須遵守的經驗公式，咱們還能把它簡化成“現場口算法”，干活的時候用著方便：
?
【公式】熔斷器額定電流（A）= K × 變壓器額定電流（A）
?
先算變壓器額定電流（I），公式是變壓器容量（kVA）除以（√3乘以額定電壓（kV））。拿35kV/0.4kV的變壓器來說，要是它的容量是S（kVA），那高壓側額定電流I≈S÷（1.732×35）≈S÷60.62（A）?，F(xiàn)場估算的時候，直接用I≈S÷60（A）就行，算得快并且誤差小。
?
再說說系數K，這是個重要的可靠性系數。按《DL/T 640-1997 戶外高壓跌落式熔斷器及熔斷件訂貨技術條件》這些標準，K值一般取1.5~2.0。
?
為啥得把電流放大呢？因?yàn)橐氵^變壓器的勵磁涌流并且正常的短時過負荷。變壓器空載合閘那一下，會瞬間產生勵磁涌流，最大能到額定電流的6~8倍；就電機啟動的情況來說，也會有短時過負荷。要是按1:1選，合閘瞬間熔絲就斷了，既造成誤動作，還影響供電。
?
拿一臺35kV/0.4kV、容量4000kVA的變壓器選高壓熔斷器舉例：第一步先算高壓側額定電流，用咱們的估算法，I=4000÷（1.732×35）≈66A；第二步乘以系數K（咱們?nèi)?.8），熔斷器額定電流Ir=1.8×66≈119A；第三步選標準值，得向上找最接近的標準電流，像100A或者125A都行，最后要結合變壓器平時的運行負荷來定。
?
有個重要原則得記?。喝蹟嗥鞯念~定電流應接近但大于變壓器的額定電流，這樣才能實現過載并且短路保護。
三、核心二：額定開斷容量如何選擇？（匹配系統短路容量）
這可是確保安全的底線，絕對不能馬虎！額定開斷容量必須大于它安裝點的預期最大短路電流。
?
安裝點的預期短路電流，得讓電力設計部門算出來，他們專門做系統短路計算。在35kV系統里，這個值通常在6.3kA、8kA、12.5kA、16kA、20kA這些等級。
?
怎么選呢？看熔斷器銘牌就行，上面會明明白白標注額定開斷能力，比如“開斷容量：12.5kA”。咱們必須保證這個數值大于安裝點的計算短路電流。
?
選小了會怎樣？要是線路發生短路，故障電流超過熔斷器的開斷能力，熔絲管會因?yàn)闆]法成功滅弧而劇烈爆炸，很容易引發相間短路、設備燒毀乃至人身事故，后果根本沒法想。
四、常見誤區與注意事項
?誤區：熔斷器額定電流越大越安全？
大錯特錯！要是額定電流選大了，變壓器發生內部輕微短路或過載時，故障電流不夠大，沒法讓熔絲及時熔斷，會導致變壓器持續受損直到燒毀，熔斷器也就失去了應有的保護作用。
?
?熔絲件（熔體）是關鍵
跌落式熔斷器的本體（就是支持件）并且內部的熔絲件（熔體）是分開的。咱們必須保證兩者的額定電流并且開斷容量匹配，而且絕對不能用銅絲、鋁絲等普通導線替代專用高壓熔絲。
?
?環境因素不能忽略
戶外安裝時，得考慮環境溫度、海拔高度這些因素。就高海拔地區來說，空氣稀薄，會影響滅弧性能，可能需要選擇額定電壓更高一檔的產品，或者選特殊設計的產品。
結語

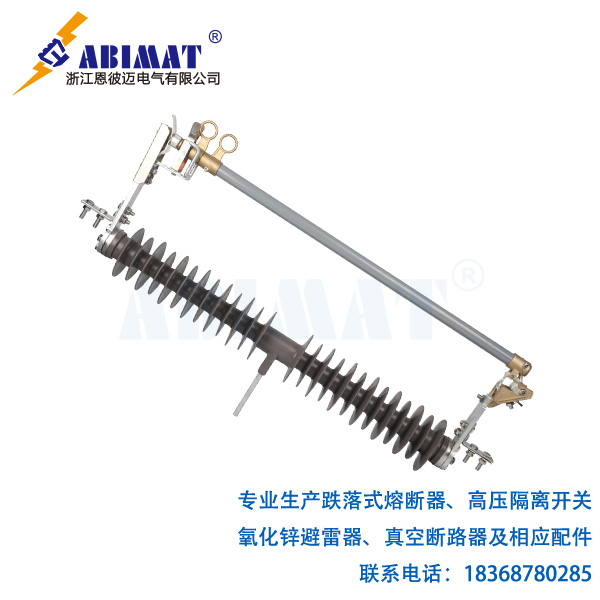

給恩彼邁35kV跌落式熔斷器選保護容量，這活兒得講技術，不能馬虎。它要求我們：
往上看（額定電流）：精準匹配變壓器容量，躲過涌流，把設備護好；
往下看（開斷容量）：嚴格對標系統短路電流，確保能安全熄弧，守住安全底線。
只有科學選型，這個線路上的“沉默衛士”才能在關鍵時刻挺身而出，履行它最重要的職責。
